Odabir prave spojke za rudarsku potopnu pumpu ključna je odluka koja može značajno utjecati na performanse, pouzdanost i ukupnu radnu učinkovitost pumpe. Kao pouzdani dobavljač rudarskih potopnih pumpi, razumijem važnost ovog izbora i ovdje sam da vas vodim kroz proces.
Razumijevanje osnova spojnica u rudarskim potopnim pumpama
Prije nego što se upustite u proces odabira, važno je razumjeti što su spojke i njihovu ulogu u rudarskom sustavu potopne pumpe. Spojka je mehanički uređaj koji se koristi za spajanje dviju osovina zajedno na njihovim krajevima u svrhu prijenosa snage. U kontekstu rudarske potopne pumpe, spojnica povezuje osovinu pumpe s osovinom motora, omogućujući motoru da prenese svoju rotacijsku energiju na rotor pumpe.
Postoji nekoliko dostupnih vrsta spojnica, svaka sa svojim jedinstvenim značajkama, prednostima i ograničenjima. Najčešći tipovi koji se koriste u rudarskim potopnim pumpama uključuju krute spojke, fleksibilne spojke i fluidne spojke.
- Krute spojnice: Ove spojke osiguravaju čvrstu vezu između vratila pumpe i motora, osiguravajući da se okreću u savršenom položaju. Jednostavne su konstrukcije, jednostavne za ugradnju i mogu prenijeti opterećenja velikog momenta. Međutim, oni ne dopuštaju nikakvo odstupanje između osovina, što može dovesti do povećanog opterećenja na ležajevima pumpe i motora, potencijalno uzrokujući preuranjeni kvar.
- Fleksibilne spojnice: Kao što ime sugerira, fleksibilne spojke mogu se prilagoditi određenom stupnju neusklađenosti između vratila pumpe i motora. Dizajnirani su da apsorbiraju udarce i vibracije, smanjujući opterećenje pumpe i komponenti motora. To pomaže produljiti životni vijek opreme i poboljšati njezinu ukupnu pouzdanost. Fleksibilne spojke dostupne su u različitim izvedbama, uključujući elastomerne, metalne i rešetkaste spojke.
- Fluidne spojke: Tekućinske spojke koriste hidrauličku tekućinu za prijenos snage između pumpe i vratila motora. Omogućuju glatko pokretanje i mogu zaštititi pumpu i motor od preopterećenja. Tekućinske spojke su posebno prikladne za primjene gdje se pumpa mora pokrenuti pod opterećenjem ili gdje ima čestih pokretanja i zaustavljanja.
Čimbenici koje treba uzeti u obzir pri odabiru spojke
Prilikom odabira spojke za rudarsku potopnu pumpu potrebno je uzeti u obzir nekoliko čimbenika kako bi se osiguralo da je odabrana spojka prikladna za određenu primjenu. Ti čimbenici uključuju:
1. Zahtjevi zakretnog momenta
Potreban okretni moment pumpe jedan je od najvažnijih čimbenika koje treba uzeti u obzir pri odabiru spojke. Spojka mora moći prenijeti maksimalni okretni moment koji stvara motor bez proklizavanja ili kvara. Da biste odredili zahtjev za okretnim momentom, morate znati nazivnu snagu motora, brzinu kojom radi i učinkovitost crpke.
2. Veličina osovine i poravnanje
Veličina osovine pumpe i motora još je jedan presudan čimbenik. Spojka mora biti kompatibilna s promjerima osovine pumpe i motora. Osim toga, važno je osigurati da su osovine ispravno poravnate kako bi se spriječilo prekomjerno opterećenje spojke i drugih komponenti. Do neusklađenosti može doći zbog različitih čimbenika, kao što su pogreške pri ugradnji, toplinsko širenje ili slijeganje temelja.
3. Radni uvjeti
Radni uvjeti rudarske potopne pumpe, kao što su temperatura, vlaga i prisutnost korozivnih ili abrazivnih tvari, također mogu utjecati na izbor spojke. Na primjer, u surovom rudarskom okruženju gdje je pumpa izložena prašini, prljavštini i vlazi, može biti potrebna spojka s dobrim svojstvima brtvljenja i otpornosti na koroziju.
4. Zahtjevi za održavanje
Također treba uzeti u obzir zahtjeve održavanja spojke. Neke spojke mogu zahtijevati redovito podmazivanje, pregled i podešavanje, dok su druge gotovo bez održavanja. Odabir spojke s malim zahtjevima za održavanje može pomoći u smanjenju zastoja i operativnih troškova.
5. Trošak
Cijena se uvijek uzima u obzir pri donošenju bilo kakve odluke o kupnji. Iako je važno odabrati spojku koja zadovoljava tehničke zahtjeve primjene, također je potrebno uzeti u obzir isplativost spojke. Usporedite početnu nabavnu cijenu, trošak instalacije i dugoročni trošak održavanja različitih spojnica kako biste pronašli najbolju vrijednost za svoj novac.
Vodič korak po korak za odabir prave spojke
Na temelju gore navedenih čimbenika, ovdje je vodič korak po korak koji će vam pomoći da odaberete pravu spojku za svoju rudarsku potopnu pumpu:
Korak 1: Odredite zahtjev za okretnim momentom
Izračunajte maksimalni okretni moment koji spojka treba prenijeti na temelju nazivne snage motora, brzine pri kojoj radi i učinkovitosti pumpe. Za izračun okretnog momenta možete koristiti sljedeću formulu:
[ T = \frac{9550 \times P}{n} ]
Gdje:
- ( T ) je zakretni moment u Nm
- ( P ) je snaga u kW
- (n) je brzina u o/min
Korak 2: Izmjerite veličinu osovine
Točno izmjerite promjere osovina pumpe i motora. Pazite da koristite ispravne mjerne jedinice (obično milimetre ili inče). Odaberite spojku koja je kompatibilna s veličinama osovine crpke i motora.
Korak 3: Procijenite zahtjeve za usklađivanje
Odredite stupanj neusklađenosti koji spojnica mora podnijeti. To se može učiniti mjerenjem paralelnog i kutnog odstupanja između vratila pumpe i motora. Na temelju zahtjeva za poravnanjem odaberite spojku koja može podnijeti očekivano neusklađenost bez pretjeranog opterećenja komponenti.
Korak 4: Razmotrite radne uvjete
Procijenite uvjete rada rudarske potopne pumpe, uključujući temperaturu, vlažnost i prisutnost korozivnih ili abrazivnih tvari. Odaberite spojku koja je dizajnirana da izdrži ove uvjete i pruži pouzdan rad.
Korak 5: Procijenite zahtjeve za održavanje
Razmotrite zahtjeve održavanja spojke. Ako više volite spojku koja zahtijeva minimalno održavanje, potražite opcije koje se same podmazuju ili imaju duge servisne intervale. S druge strane, ako imate resurse i stručnost za obavljanje redovitog održavanja, možete odabrati spojku koja nudi veće performanse, ali zahtijeva češću pozornost.
Korak 6: Usporedite troškove
Usporedite troškove različitih spojnica, uključujući početnu nabavnu cijenu, troškove instalacije i troškove dugoročnog održavanja. Razmotrite ukupnu vrijednost za novac, a ne samo početne troškove. Skuplja spojnica može ponuditi bolje performanse, pouzdanost i duži vijek trajanja, što dugoročno može rezultirati nižim ukupnim troškom vlasništva.
Preporučene spojke za rudarske potopne pumpe
Na temelju našeg iskustva kao dobavljača rudarskih potopnih pumpi, preporučujemo sljedeće vrste spojnica za različite primjene:
- Za primjene s minimalnim odstupanjem i visokim zahtjevima zakretnog momenta: Krute spojke su dobar izbor. Omogućuju čvrstu vezu između pumpe i vratila motora i mogu učinkovito prenijeti opterećenja visokog zakretnog momenta.
- Za primjene s umjerenim odstupanjem i potrebom za apsorpcijom udaraca i vibracija: Preporučuju se fleksibilne spojke, kao što su elastomerne spojke. Mogu se prilagoditi određenom stupnju neusklađenosti i pomoći u smanjenju opterećenja na pumpu i komponente motora.
- Za primjene s čestim paljenjem i zaustavljanjem ili gdje se crpka mora pokrenuti pod opterećenjem: Tekućinske spojke su poželjna opcija. Omogućuju glatko pokretanje i mogu zaštititi pumpu i motor od preopterećenja.
Dodatni resursi

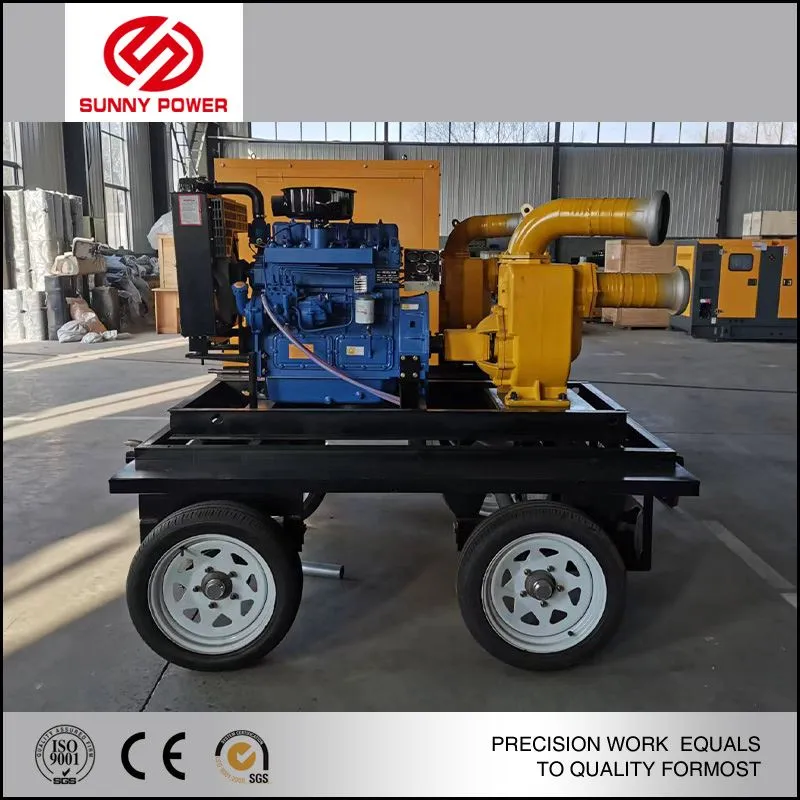

Ako ste zainteresirani za istraživanje drugih vrsta pumpi za vaše rudarske operacije, nudimo niz visokokvalitetnih proizvoda, uključujućiMobilni kamion s pumpom za odvodnju,Samousisna pumpa za duboki bunar, iGarnitura protupožarne pumpe dizelskog motora. Ove su pumpe dizajnirane da zadovolje specifične potrebe rudarske industrije i daju pouzdan rad u teškim uvjetima.
Zaključak
Odabir prave spojke za rudarsku potopnu pumpu ključna je odluka koja može imati značajan utjecaj na performanse, pouzdanost i ukupnu radnu učinkovitost pumpe. Uzimajući u obzir čimbenike kao što su zahtjevi zakretnog momenta, veličina osovine i poravnanje, radni uvjeti, zahtjevi za održavanjem i cijena, možete odabrati spojku koja je prikladna za vašu specifičnu primjenu. Kao pouzdani dobavljač rudarskih potopnih pumpi, tu smo da vam pomognemo da napravite pravi izbor. Ako imate bilo kakvih pitanja ili trebate dodatnu pomoć, nemojte se ustručavati kontaktirati nas radi savjetovanja i rasprave o nabavi.
Reference
- Budynas, RG i Nisbett, JK (2011). Shigleyjev dizajn strojarstva. McGraw-Hill.
- Spotts, MF, Shoup, TE i Taborek, JJ (2004). Projektiranje strojnih elemenata. Prentice Hall.
- Neale, MJ (2001). Tribološki priručnik. Elsevier.
